应用案例 | 基于三维机器视觉的机械零件尺寸精准检测解决方案

发布时间：2023-12-22 10:45:25     作者：显扬科技

随着市场竞争日益激烈，制造业对产品质量的要求不断提升。质检对于制造业来说是一个非常重要的环节，传统的检测方法包括人工视觉检测以及传统机器人视觉检测，在一些复杂零件的尺寸检测中，容易存在检测结果不统一、漏检、精度不足、成本高昂等问题。

当前，使用3D视觉进行机械零件尺寸检测技术正逐渐成为制造业质量控制的重要手段，可以实现对零件尺寸的高精度测量，提高生产效率，减少人工错误。

Part.1 解决方案

该解决方案包括3D视觉系统、计算机视觉软件、控制系统。

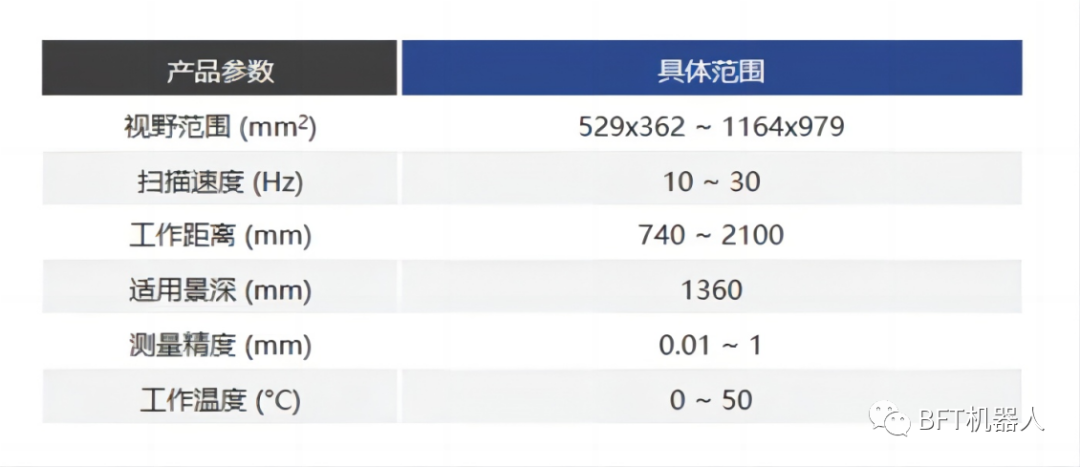

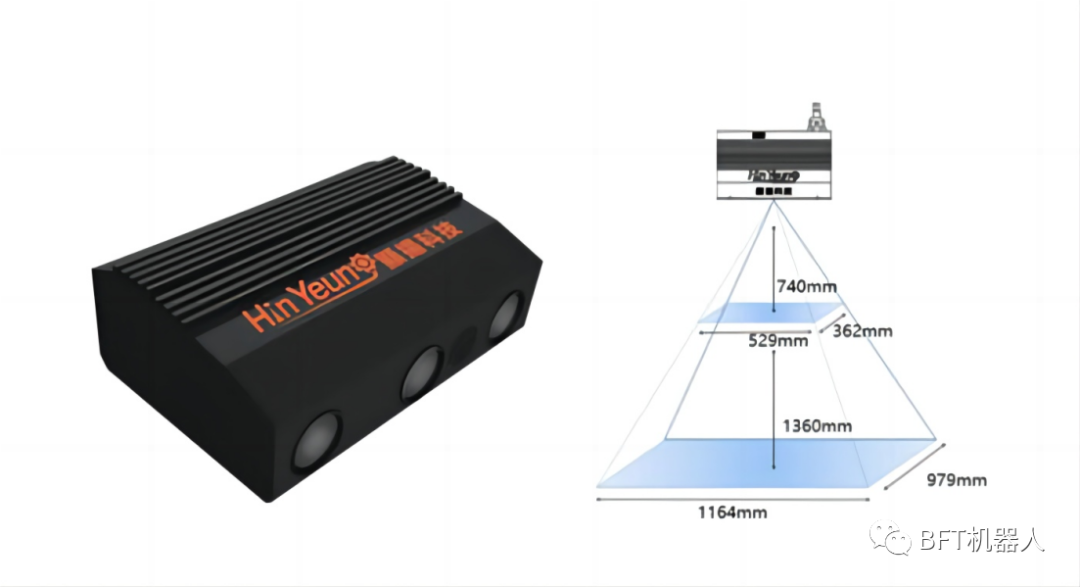

1.3D视觉系统：3D视觉系统选用的是显扬科技HY-M5三维视觉系统。该系统成像快、精度高，其扫描速度为10-300Hz，扫描精度能精确至±0.01mm，能够快速准确捕捉压缩机组件的三维形状和位置信息。




2.计算机视觉软件：该软件可以实现图像预处理、特征提取和点云重建等功能。将提取到的特征点组成点云后对点云数据进行分析，计算关键尺寸，如长度、宽度、高度等，然后将测量结果与设计规格进行比较，以验证零件是否符合要求。

3.控制系统：控制系统与3D相机和计算机视觉软件集成，系统界面上实时显示尺寸测量结果，以便操作人员随时监控。

Part.2 工作流程

1.数据采集：通过3D相机技术捕捉零件的三维形状和位置数据，包括零件的尺寸、位置、旋转和相互关系。



2.数据处理：利用计算机视觉软件对捕捉的数据进行深入处理和精准分析，通过选法，软件能够识别零件之间的相对位置和配合度。

3.反馈和控制：系统将即使计算的尺寸测量结果实时显示，使操作人员能够随时监控生产过程。不仅保障了生产的精准性，同时也为操作人员提供了遇到问题能够及时调整的机会，确保产品质量。



Part.3 方案优势

1.高精度：3D视觉系统能够对零件实时监控和调整，更全面、更精确地捕捉零件的几何信息，不仅能满足企业对高品质产品的严苛生产需求，也能帮助企业在市场竞争中脱颖而出。

2.提高生产效率：3D视觉系统能够与自动化生产线集成，实现高效的在线检测流程，大大减少人为介入的需要，从而提高生产效率，保障生产线的持续运转，有效降低生产成本，为企业创造更多的经济效益。

3.灵活适应：3D视觉系统的灵活性可以适应不同型号的压缩机装配，无需昂贵的重新编程或机械改变，使企业在生产线转型或产品升级时能更加便捷，提高生产线的可持续性和灵活性。

显扬科技由香港中文大学博士团队创建，主要研究并产业化高速高清三维机器视觉系统，以及智能工业机器人系统。其研发的三维机器视觉设备精度能达亚微米级，三维数据采集帧率高达310帧，此外还具有高精度、大景深、高稳定性的优势，可实现高效率机器人引导，以及工业检测与测量。显扬科技的产品主要应用在对采集速度要求较高的快速工业产线、物流枢纽以及对测量精度要求高的精密制造、军工航天、半导体产业等。
