基于高精度三维机器视觉的螺丝锁付系统应用

发布时间：2023-07-06 18:08:05     作者：显扬科技

Part.1 行业背景

随着社会经济的发展、科技的进步及工业水平的提高，智能工业发展模式在全球范围内备受关注。螺丝锁付作为最常用的装配连接方式，在加工制造的各个环节得到了广泛应用，如：玩具、电子产品、塑胶、汽车零部件、通讯设备、家电等。

传统的螺丝锁付通常需要人工使用工具来紧固螺丝，这种方式需要操作人员具备一定的技能和经验，避免因不正确的操作导致螺丝松动或损坏，影响产品质量和性能。因此，使用机器视觉进行螺丝锁付，可以减轻繁重的人工劳作，大幅提高劳动效率，并避免人为因素导致的产品质量不一致的问题，实现企业生产效率和产品品质的双向提升。



Part.2 行业痛点

在传统生产过程中，螺丝锁付通常依赖于螺丝锁付机或人工操作。然而，无论是标准还是非标准螺丝锁付机，都存在一些限制和不足，如：占地面积较大、难以二次部署等。

此外，螺丝锁付工作本身重复且单调、作业空间狭小，这使得企业出现招聘困难、用工成本不断上升等问题，这些因素导致产品出现人工错拧、漏拧等问题，难以保证产品的质量。



Part.3 解决方案

为有效解决上述痛点，采用显扬科技HY-M5三维视觉系统能够实现自动化的螺丝锁付过程，从而减少人工劳动和提高生产效率。

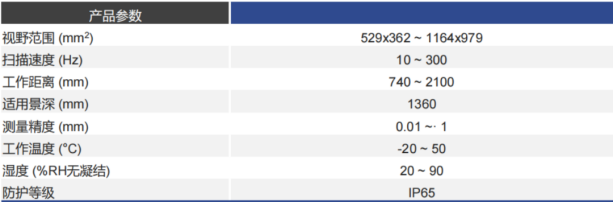

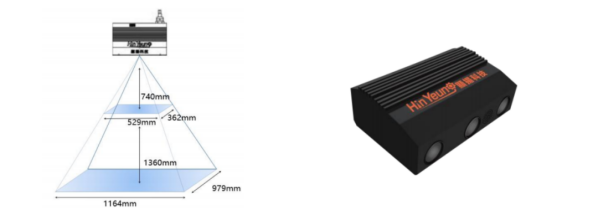

HY-M5扫描速度为10-300Hz，通过3D视觉相机能够在短时间内获取大量的图像数据。同时，HY-M5测量精度高达±0.01mm，能够提供非常准确的测量结果，经过图像处理和分析算法，识别螺丝孔的位置和方向，从而确保螺丝正确安装。HY-M5视野范围529x362-1164x979mm²，可以覆盖较大的工作区域，确保系统在不同尺寸和形状的产品上都能正常工作。




Part.4 方案优势

1、高效率：HY-M5三维机器视觉系统可以快速、准确地识别螺丝孔位置，并自动完成锁付任务，无需人工干预。

2、保证产品一致性：HY-M5三维机器视觉系统通过高分辨率的摄像头或传感器，可以准确地识别螺丝孔的位置和方向，避免由于人为因素导致的不一致性和错误，提高产品的质量和可靠性。

3、降低人工成本：HY-M5三维机器视觉系统能够与其他自动化设备集成，实现全自动化的螺丝锁付过程，减少人工劳动，降低用工成本，提高生产效率。

4、灵活性高：HY-M5三维机器视觉系统能够适应不同尺寸和形状的产品，具有较高的灵活性。

显扬科技由香港中文大学博士团队创建，主要研究并产业化高速高清三维机器视觉系统，以及智能工业机器人系统。其研发的三维机器视觉设备精度能达亚微米级，三维数据采集帧率高达310帧，此外还具有高精度、大景深、高稳定性的优势，可实现高效率机器人引导，以及工业检测与测量。显扬科技的产品主要应用在对采集速度要求较高的快速工业产线、物流枢纽以及对测量精度要求高的精密制造、军工航天、半导体产业等。
