慧灵Z-EFG-100电动夹爪接线方式及基本性能参数

发布时间：2021-12-08 18:57:22     作者：显扬科技

      显扬科技是慧灵夹爪官方代理商，提供稳定可靠慧灵夹爪，以及原厂售后、保修服务。显扬科技已为众多高校以及中小型企业提供了多个慧灵夹爪，客户满意度极高。

慧灵Z-EFG-100电动夹爪的特点：

1. 大行程
2. EIA485总线控制
3. 与机械臂简单适配

慧灵Z-EFG-100电动夹爪的适用场景：

1.易碎场景，如试管、鸡蛋等；
2.凌乱摆放的零件的排列和选别；
3.狭窄场景下的夹持；
4.易变形的场合，如圆环等；
5.软接触高频率场合；
6.实验室、医疗等无气源场合。

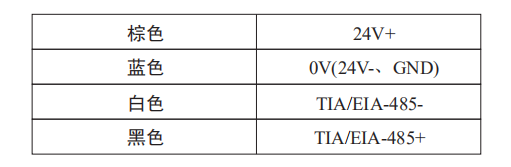

慧灵Z-EFG-100电动夹爪的接线方式：


• EFG-100采用4芯M8航空插对外连线，配套接线可选择180出线方式和90出线方式，选择90出线方式时出线方向为夹爪尾端（无夹指端）。

注意:

      请在接线时务必确认电源线正负极正确，485通讯线与电源线正确，由于接线错误导致烧毁不在正常保修范围内。

慧灵Z-EFG-100电动夹爪的通讯协议：

      通讯协议采用半双工模式进行，即上位机/PLC向下位机发送控制指令，一段时间后(可配置)下位机向上位机返回命令。

      通讯支持总线式控制，可以为夹爪配置不同的ID号ID范围0x00~0xFE。0xFF为广播指令，所有夹爪均会相应，但是不不返回命令。

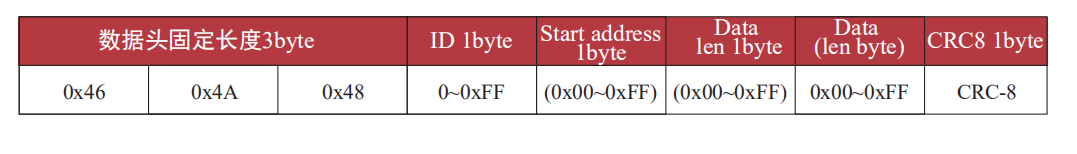

上位机向夹爪发读写入指令结构如下：

夹爪向上位机返回写指令结构如如下:

其中Status为寄存器0x6C状态，指示当前err状态

夹爪向上位机返回读指令结构如如下:

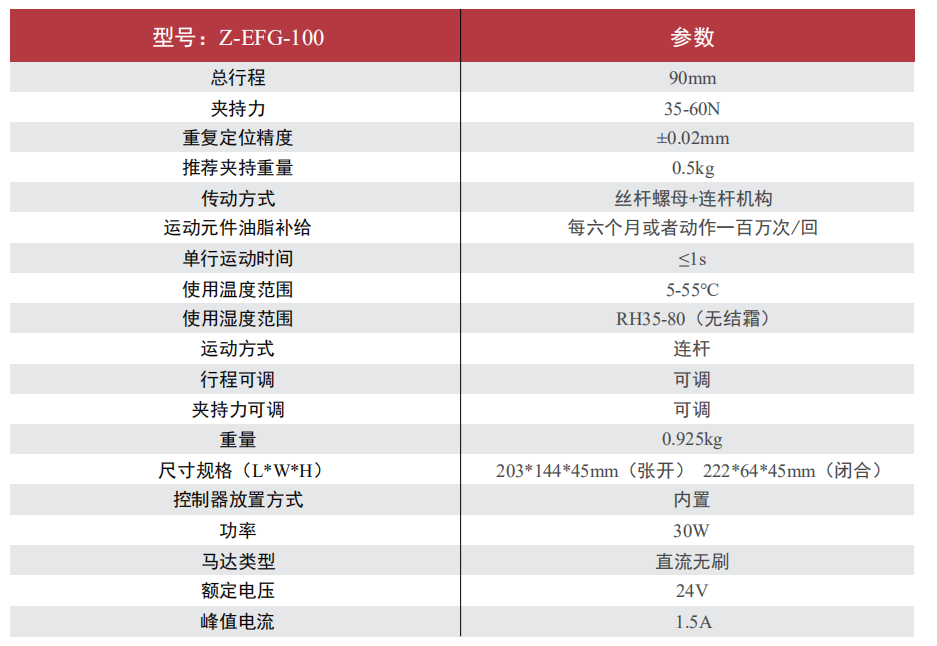

慧灵Z-EFG-100电动夹爪的性能参数：
