交付范围

■Photoneo MotionCam-3D S
■台式PoE注入器（输入：90~264 VAC，输出：33.6 W，56 V PoE，IEEE802.3at）
■M12-X（米）RJ45（米）
MotionCam-3D的以太网电缆操作MotionCam由PhoXi Control应用程序操作。PhoXi Control允许用户通过graphicaluser界面手动控制扫描仪，或通过提供的API编程控制扫描仪。

数据表

一般参数深度贴图分辨率（扫描仪模式）1600 x 1200
深度贴图分辨率（相机模式）1120 x 800
最大FPS20 FPS20
最大对象/相机速度40 m/s
3D每秒通过1500万点
gpunvidia Pascal™ 具有256个CUDA内核的架构GPU
尺寸80 x 68 x 307 mm
基线230 mm重量1300 g

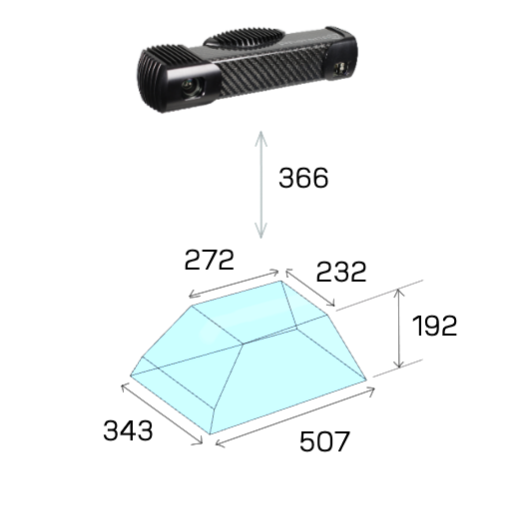

扫描范围和性能扫描范围366-558 mm
深度范围192 mm
扫描区域272 x 232 mm@z=366 mm
507 x 343 mm@z=558 mm
摄像头模式点尺寸（@z=442 mm）0.370 mm
精度0.300 mm
时间噪声0.100 mm
扫描仪模式点尺寸（@z=442 mm）0.250毫米
精度0.150毫米
时间噪音0.050毫米

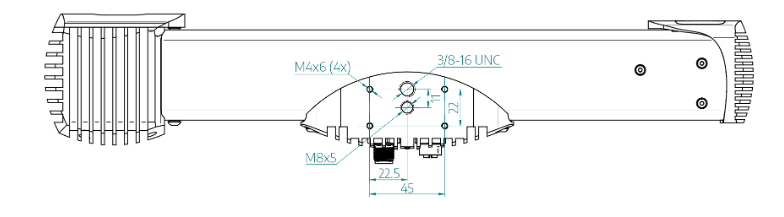

安装MotionCam-3D安装选项：

■使用4x M4螺钉和合适尺寸的金属安装板-散热的首选安装方法。
■使用M8螺钉。
■使用带有三脚架的3/8-16 UNC螺钉。
⚠ 警告热表面警告在使用设备时，处理单元的表面可能会变得很热。将设备安装在金属安装板上，该金属安装板将充当散热桥或使用碳素体操纵设备。

安装现场限制：
■为自然对流冷却留出25 mm的间隙。
■扫描仪的工作温度为0°C至45°C。⌑最佳扫描性能的工作温度为22°C至25°C。
■将motioncam与高压设备和产生高电噪声的设备分开。

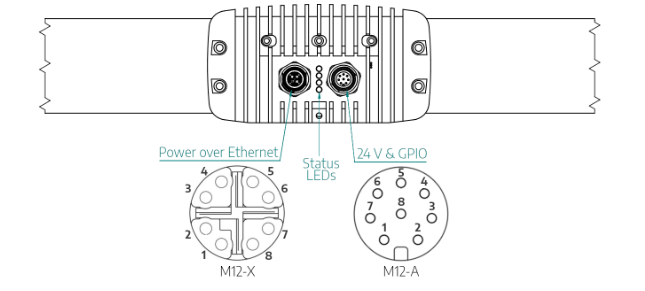

连接到MotionCam-3D：

以太网供电：
■推荐的供电选项
■1 Gbps以太网电缆至PoE输入端口

24 V和GPIO：
■支持桌面和DIN导轨适配器
■连接PoE喷油器输出端口的M12-X以太网电缆

Photoneo提供以下选项：
■不同长度和材料配置的电缆，
■适配器（台式机、DIN），
■旧MotionCam-3D布线兼容性配件请联系您的销售代表以了解可用选项。

MotionCam-3D模型L是一种三级设备。仔细搬运3R类激光器被认为是安全的。
