Photoneo MotionCam-3D L操作指南
发布时间：2021-12-06 20:08:37 作者：显扬科技
交付范围
■MotionCam-3D L
■台式PoE注入器（输入：90~264 VAC，输出：33.6 W，56 V PoE，IEEE802.3at）
■M12-X（m）RJ45（m）以太网电缆
MotionCam-3D 的操作
MotionCam-3D L由Photoneo控制应用程序操作。Photoneo控制系统允许用户通过图形用户界面手动控制扫描仪，或通过提供的API以编程方式控制扫描仪。
一般参数
深度贴图分辨率（静态模式）1600 x 1200
深度贴图分辨率（动态模式）1120 x 800
最高每秒20帧
最大对象/摄像机速度40米/秒
3D点吞吐量每秒1500万点
GPU NVIDIA Pascal™ 具有256个CUDA内核的GPU体系结构
尺寸80 x 68 x 627毫米
基线550毫米
重量1500克
扫描范围和性能
扫描范围778-3034毫米
深度范围2256毫米
z=778 mm时的扫描区域410 x 518 mm
z=3034毫米时2495 x 1836毫米
相机模式
点尺寸（@z=1239 mm）1.050 mm
精度1.250毫米
时间噪声0.150毫米
扫描仪模式
点尺寸（@z=1239 mm）0.720 mm
精度0.900毫米
时间噪音0.10米

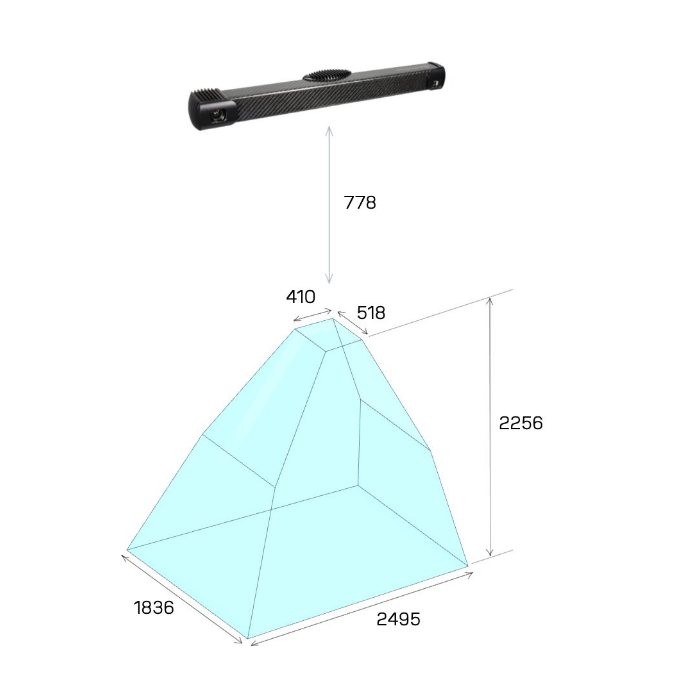

扫描体积-L型
安装MotionCam-3D
安装选项：
■使用4x M4螺钉和适当尺寸的金属安装板-散热的首选安装方法。
■使用M8螺钉。
■使用带有三脚架的3/8-16 UNC螺钉。
警告
热表面警告当设备在使用中时，处理单元的表面可能会变得接触热。将设备安装在金属安装板上，该金属安装板将充当散热桥或使用碳体操纵设备。
安装地点限制：
■为自然对流冷却留出25 mm的间隙。
■扫描仪的工作温度为0°C至45°C。⌑最佳扫描性能的工作温度为22°C至25°C。
■将motioncam与高压设备和产生高电气噪声的设备分开。
