探索海康威视工业相机、镜头丨TFT-LCD边缘缺陷检测

发布时间：2021-09-16 16:05:38     作者：显扬科技

      利用海康威视工业相机/镜头检测TFT-LCD边缘缺陷：

方案背景

一、需求描述：
1、检测对象：显示屏幕基板玻璃4条边缘及Corner cuts；
2、检测内容：边缘破碎崩边 裂纹 脏污 水滴；
3、缺陷项程度排序：Edge>Crack>Flaw>Water；
4、内容标记：标出大致缺陷所在坐标；运动机构检测结束后，需要给出结果；
5、Transfer speed :  Array/CF:0~600mm/s；
6、相机从上往下拍照；安装位置机构限制高度小于 500mm。


二、技术要求：
1、最小缺陷面积边长>0.5 mm（以外接矩形为例）；
2、程度高的缺陷检出率要求99.999%；
3、允许缺陷程度低的误判为程度高<5.0%，反向允许为0%。


方案架构

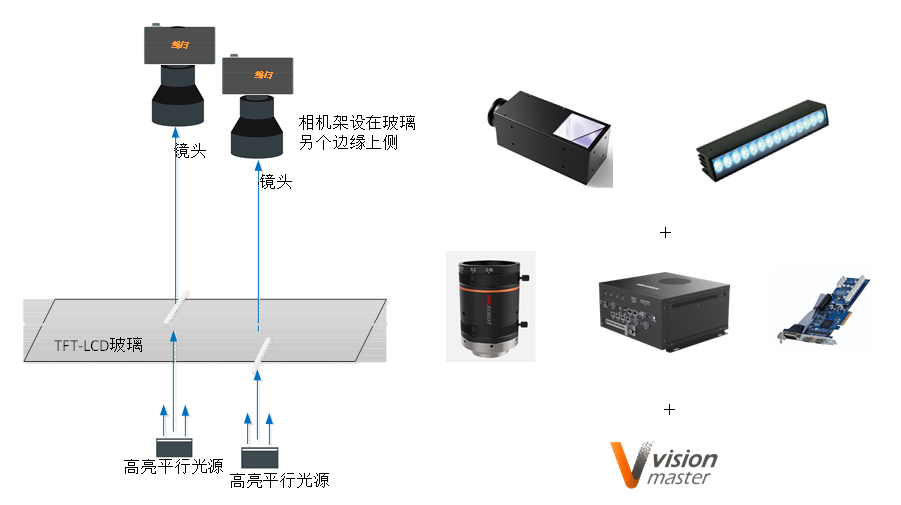

      EGIS边缘检测方案由高平行度光源、线阵相机、控制器、算法平台等组成，通过精确的安装及准确配置的参数，基于图像处理技术对图像进行标注训练、图像分割、图像分类等，最终实现对目标的检测。


方案优势

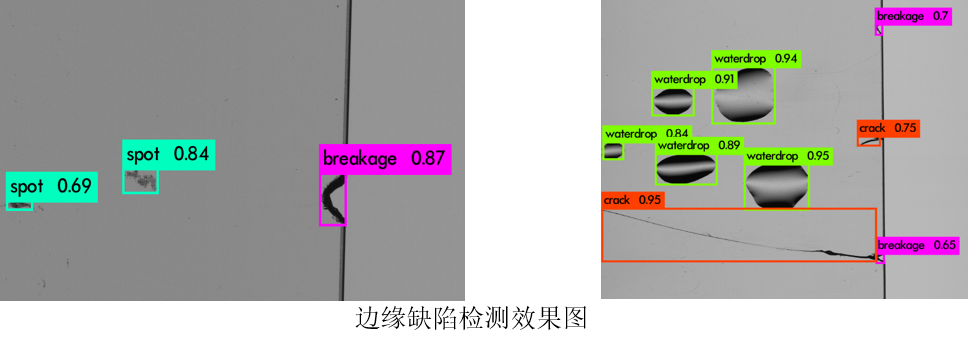

1、基于分类的目标检测工具对已知类型的缺陷进行标记训练，在生产过程中可以检测当前产品是否存在类似种类的缺陷，并输出准确的位置信息；
2、软件界面实时播放双线阵相机检测图像，直观观测面板质量；
3、可实现每秒10张以上图像处理；
4、可精准定位缺陷的位置，同步实现缺陷检测和分类。
