探索海康工业相机、镜头丨FPC与ACF胶对位贴合方案

发布时间：2021-09-16 15:48:56     作者：显扬科技

      将FPC与ACF胶按照对位标记进行自动识别并对位，每次只需对FPC进行对位调整，ACF胶的位置是固定的


方案背景
一、需求描述：
1、进行FPC特征点的目标定位；
2、实现FPC与ACF胶的对位贴合；
3、贴胶后检测：贴胶、胶体的长度、宽度、角度。

二、技术要求：
1、贴合精度±0.02mm；
2、需兼容FPC贴胶区域的长度范围为:20mm~120mm。


方案架构

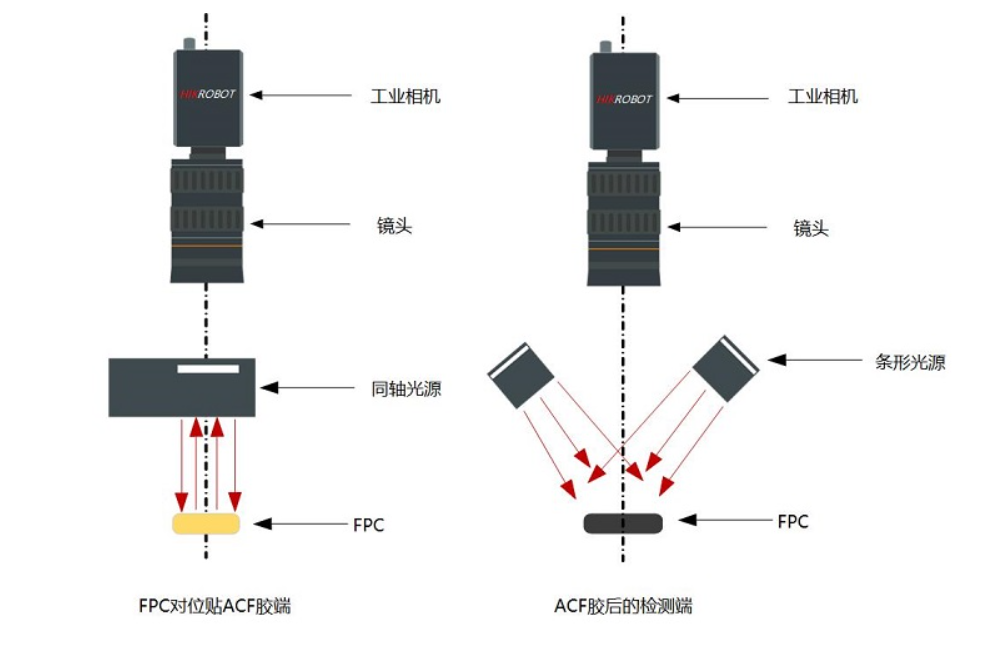

      FPC与ACF胶对位贴合的系统方案包括FPC对位贴合ACF胶和贴合后的产品检测两部分，这都需要使用海康工业相机来实现。



方案优势

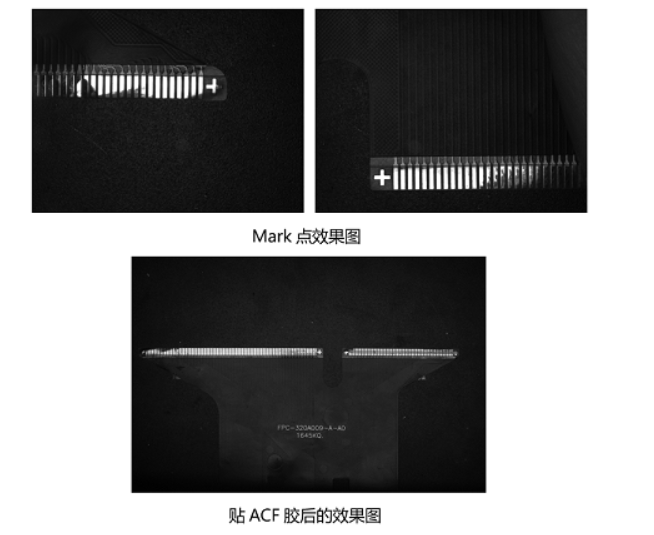

1、同轴光源正面照明，实现Mark稳定识别；
2、条形侧面光源照明，实现胶体多种尺寸测量；
3、多相机关联定位，有效抵消产品弯曲带来的畸变误差；
4、实现贴合、检测多功能于一体的视觉方案。
