大寰AG-145 电动夹爪拥有两个自适应平行机械关节手指（后指代关节手指），每个关节手指由多个连杆机构和一个弹簧组成。关节手指可以与一个物体进行多达 5 个接触点的接触。关节手指采用欠驱动控制方式驱动，使得电机比关节的总数要少。这种设计简化了抓取的控制方式，使关节手指可以自动适应它们所抓取的物体形状。

调试软件其目的是简化测试 AG-145 夹爪流程，同时为了简化设置 AG-145 夹爪流程和配套通讯协议转换器参数。本文介绍的软件界面中，连接（connect）实际为连接通讯协议转换器，发送的所有指令均为发送给通讯协议转换器，协议转换器将其解析转化为 CAN 通讯，通过航插线传送给AG-145 夹爪，进而实现夹爪的控制。而设置通讯盒的指令仅被协议转换器接收解析，不发送给夹爪。

1. 软件安装
本调试软件无需安装，可直接运行，但建议先安装 USB 驱动，便于后续的使用。
安装 USB 驱动：
打开随包装附带的资料 U 盘，在 “USB 驱动安装”文件夹下存在以下文件（部分使用Ghost 安装的 Win7 系统缺失部分系统文件，可能无法使用该驱动），如下图所示：

图 U 盘文件夹

软件安装步骤：

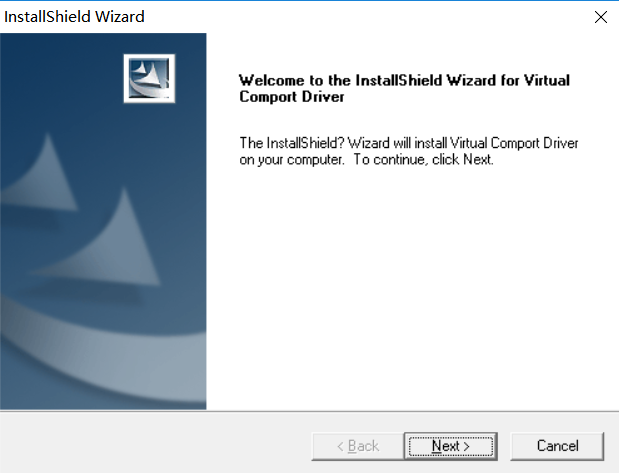

1. 根据脑系统版本及系统位数选择合适的驱动版本进行安装，点击 Next，如下图所示。

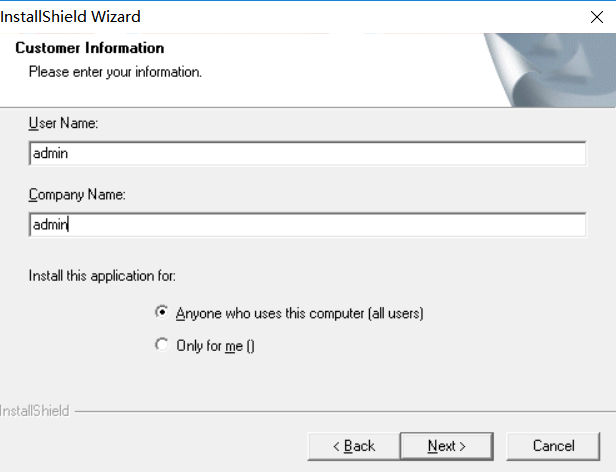

2.填写注册信息，点击 Next，如下图所示。

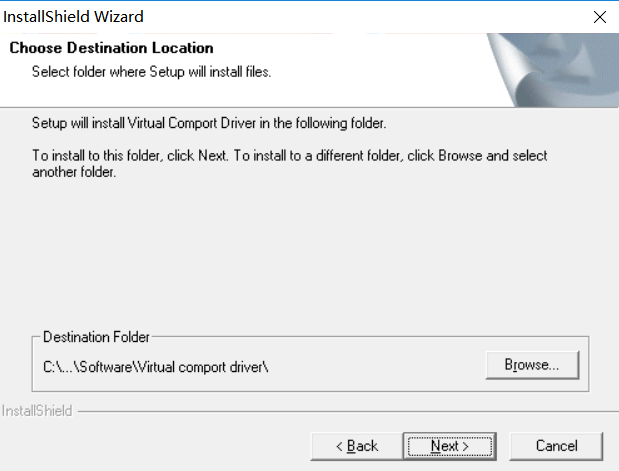

3.目录选择（推荐使用默认配置）,点击 Next，如下图所示。

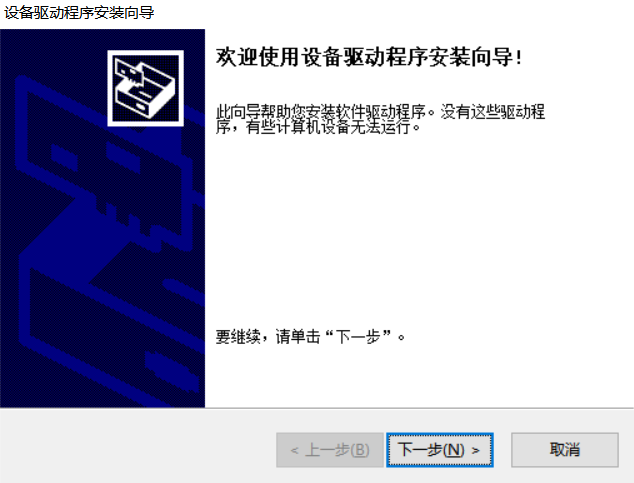

4. 弹出设备驱动程序安装串口，点击下一步，如下图所示。

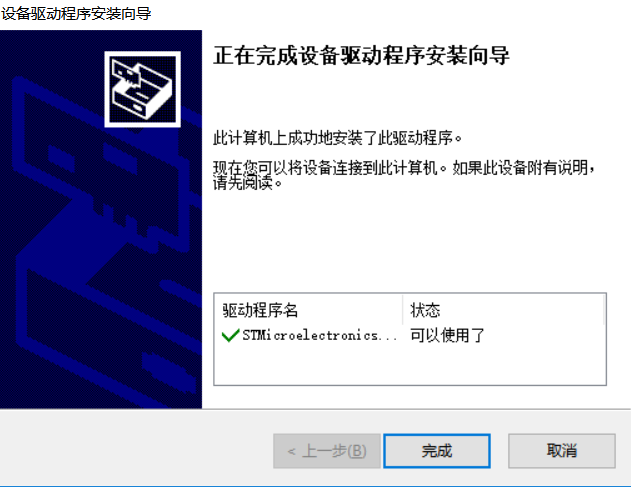

5. 成功安装后，将会出现以下界面，点击完成即可，如下图所示。

6.检查驱动是否正常，将通讯协议转换器设置为 USB 模式，通过 USB 线连接电脑，查看电脑设备管理器是否出现以下设备

2.用户界面

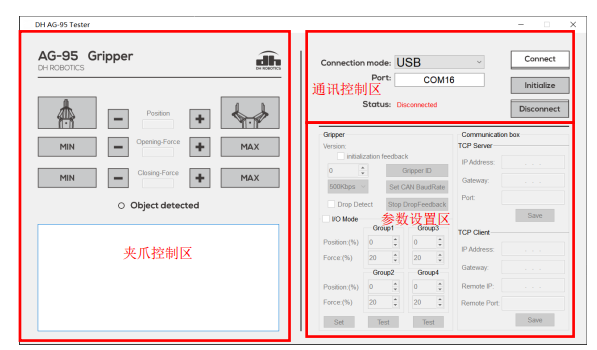

当您安装成功后，打开软件您可以看到如下界面，如下图所示。界面主要由三个部分构成，左边为夹爪控制区，右上为通讯控制区，右下为参数设置区。

图用户界面图

软件功能说明:
·夹爪控制区：该区域为简易的夹爪控制和状态显示以及指令收发，该区域是方便
用户进行夹爪的上手使用，验证功能，测试夹爪等。
·通讯控制区：根据通讯协议转换器的模式，选择对应的连接模式，进行连接，以
及初始化夹爪的操作。
·参数设置区：该区域为便于用户设置夹爪参数，以及设置通讯协议转换器参数区
域。
